FH56000｜5.0A/28.0V，150kHz可调开关频率，轻载高效的同步整流降压转换器

器件简述

FH56000 是一个同步整流降压转换器，提供宽4.2V至28.0V的输入电压范围和5.0A的连续负载电流能力和7.0A瞬态电流能力。FH56000具有PFM和PWM两种模式下工作，以实现高效率并减少轻负载时的功率损耗。在关机模式下，最大电源电流约为3.0uA。

FH56000 保护功能可避开逐周期电流限制、UVLO欠压锁定和热关机。此外，内部软启动可防止快速通电时的冲击电流。该装置采用斜坡补偿电流模式控制，提供快速的负载瞬态响应。内环补偿功能减少了外部补偿器元件，简化了设计过程。

FH56000 采用了外部补偿和开关频率调节，方便根据用户的实际需求来进行调节，具有良好的适用性。

FH56000需要最少数量的现成的标准外部组件，QFN4*4-14L 封装形式，并提供良好的导热性。

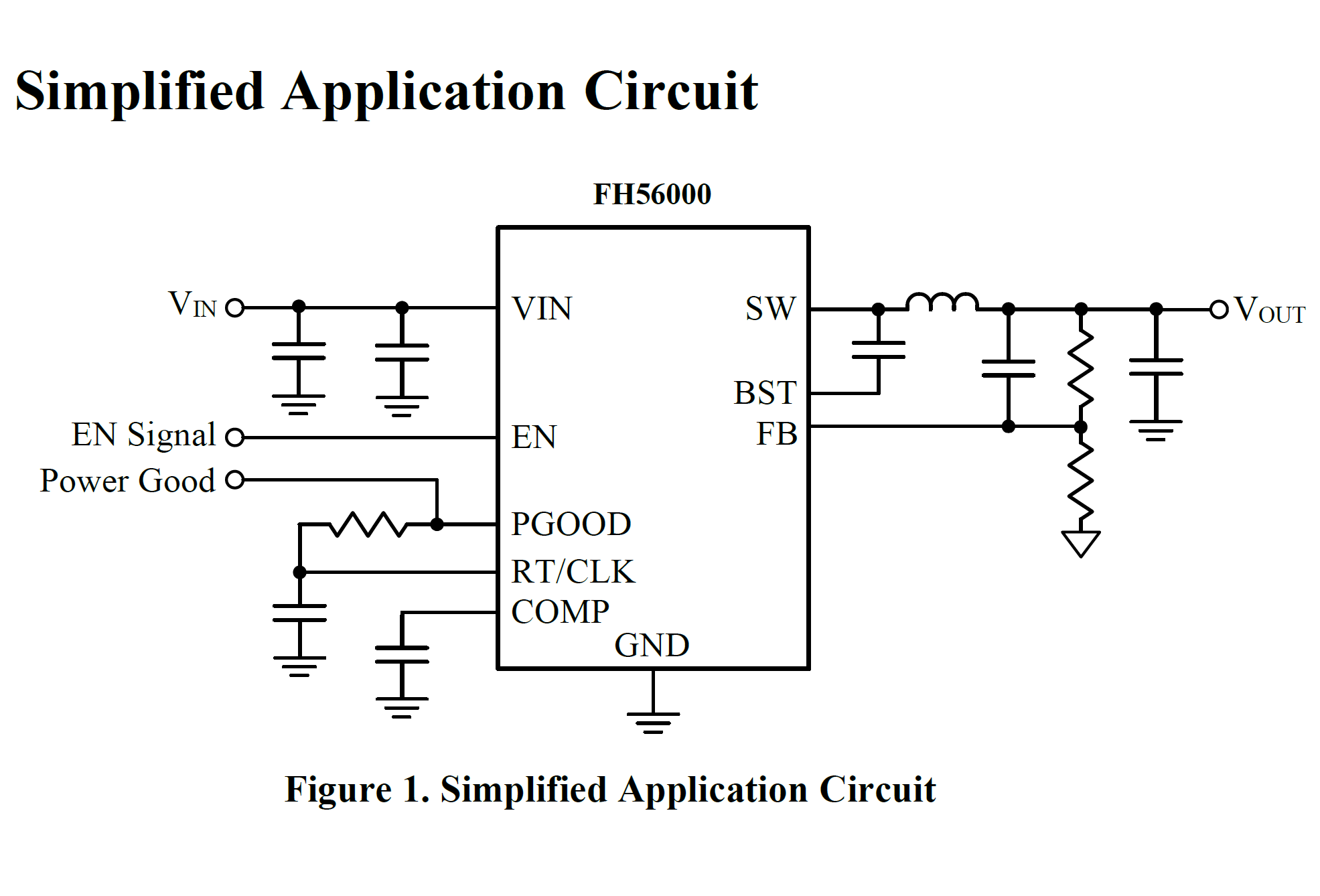

典型电路

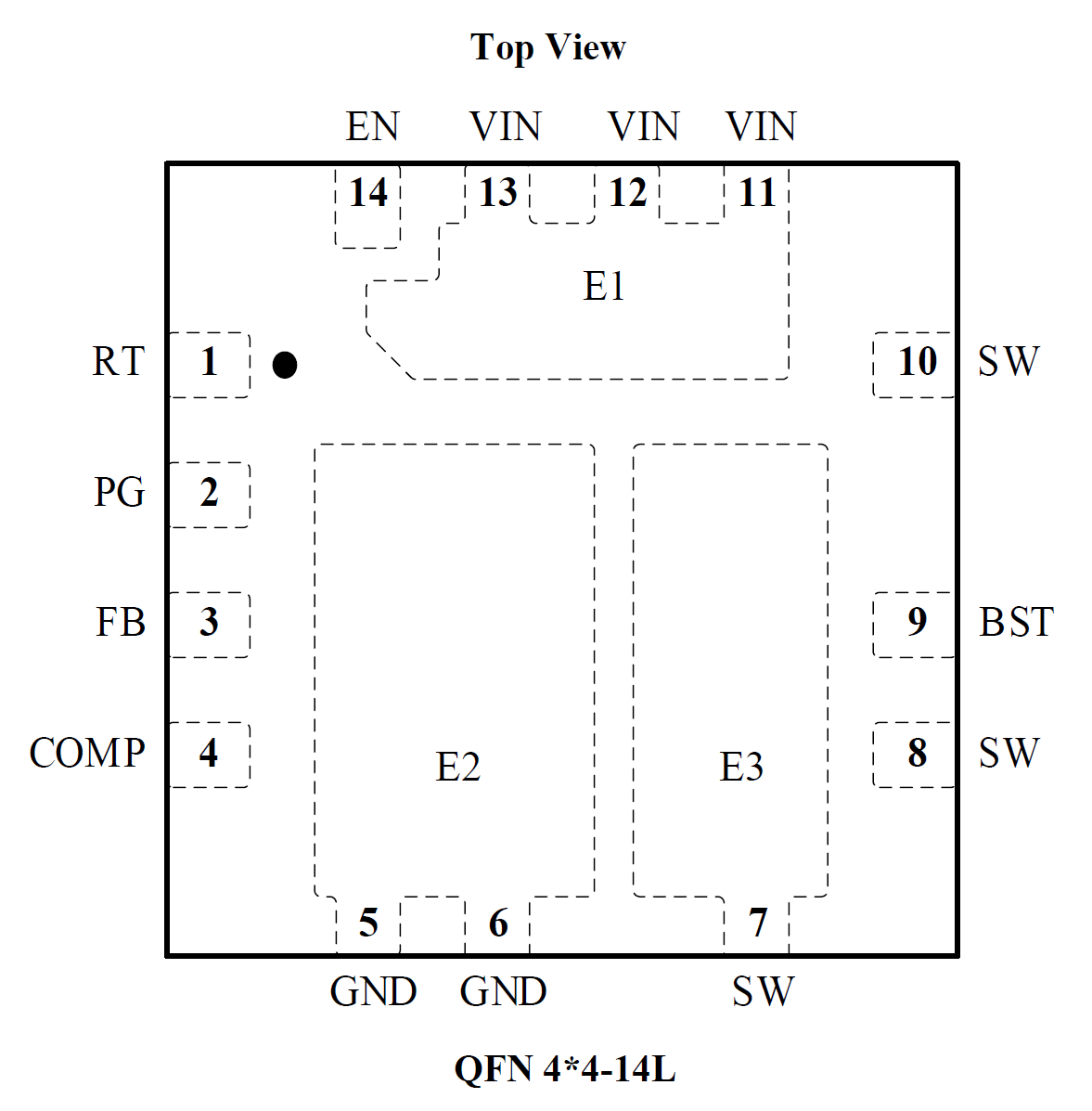

引脚分布

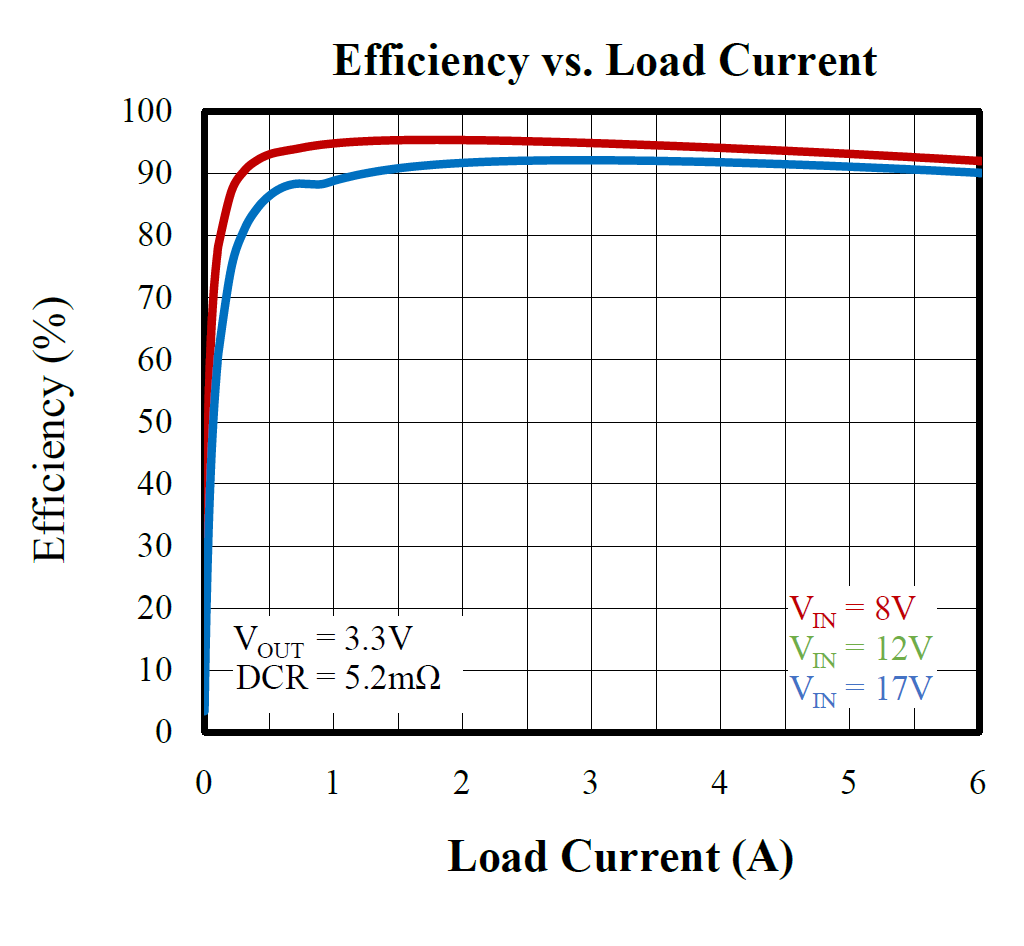

典型效率

电气特性

● 低RDS(on)集成功率MOSFET（40mΩ Max.）

● 内部补偿功能

● 宽输入电压范围：4.2V至28V

● 可调输出电压低至0.8V

● 5.0A连续电流和7.0A瞬态电流能力

● 内部1ms软启动

● 轻载时效率高，最高效率96%

● 不同电路的电源良好指示灯输出

● 逐周期电流限制

● 具有自动恢复功能的过温保护

● 欠压闭锁

● 打嗝短路保护

● 开关频率自150KHz可调

● 可调输出电压低至0.8V

● 输出软启动和PG功能

● 提供封装QFN4*4-14L

● 符合环保RoHS

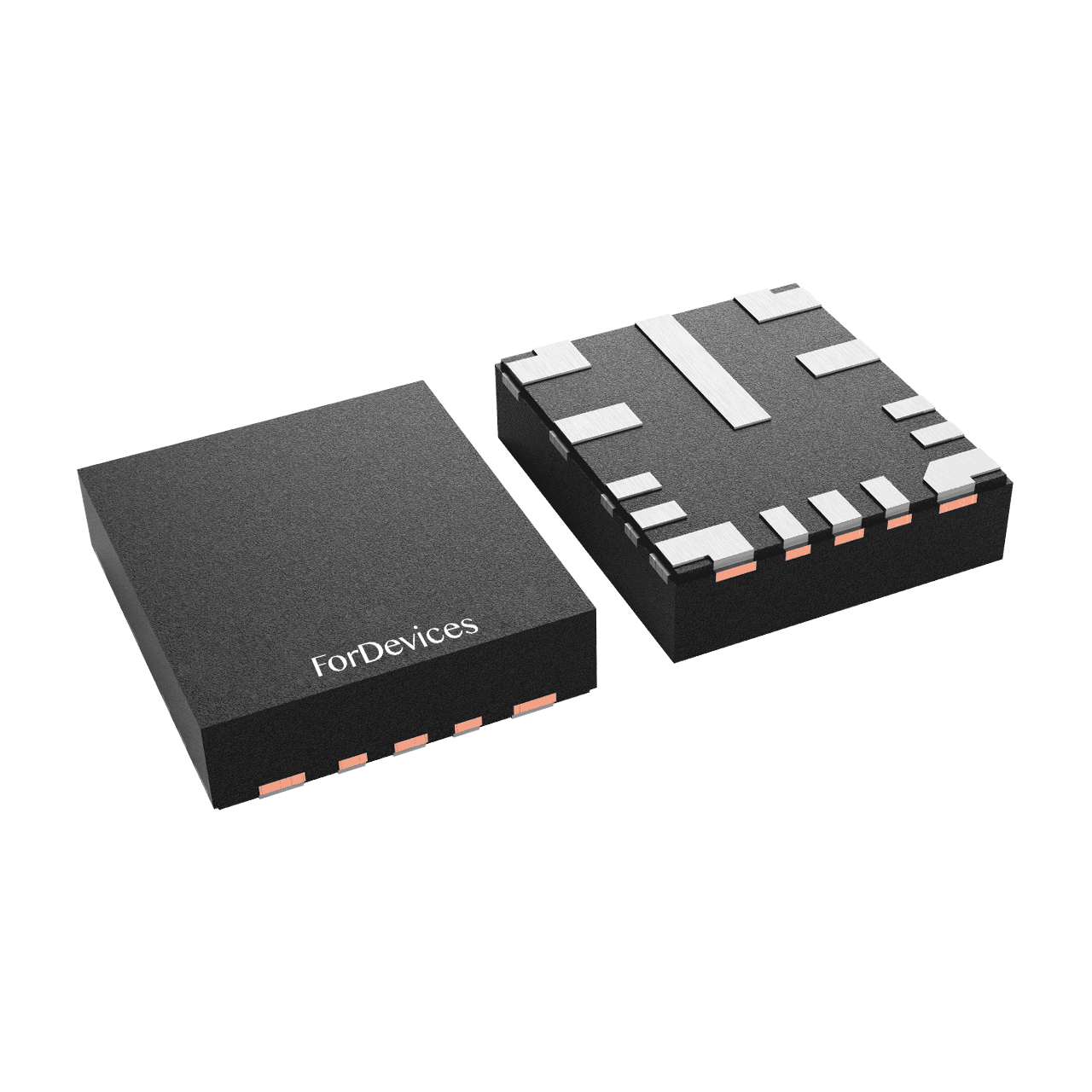

器件实物图

应用领域

● 分布式电源系统

● 平板电视和显示器

● 无线充电器

● 通信终端，XDSL调制解调器

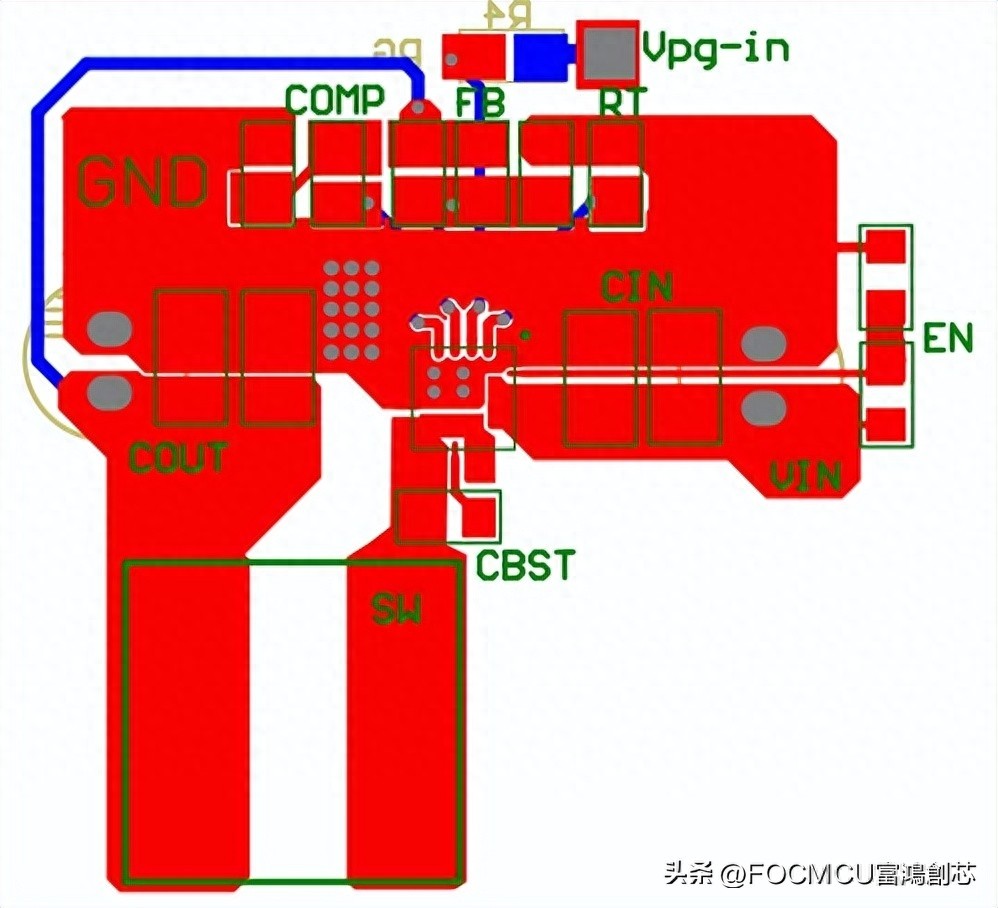

PCB 设计参考视图

电容器选择事项：

（1）输入陶瓷电容在频率为500KHz左右建议选择两颗容值为10μF以上，1206封装，耐压35V。电解电容容量不小于100μF，还需要并联一颗2.2μF的陶瓷电容。

（2）输出陶瓷电容在频率为500KHz左右建议选择两颗容值为22μF以上，1206封装，耐压16V。电解电容容量不小于220μF，还需要并联一颗2.2μF的陶瓷电容。

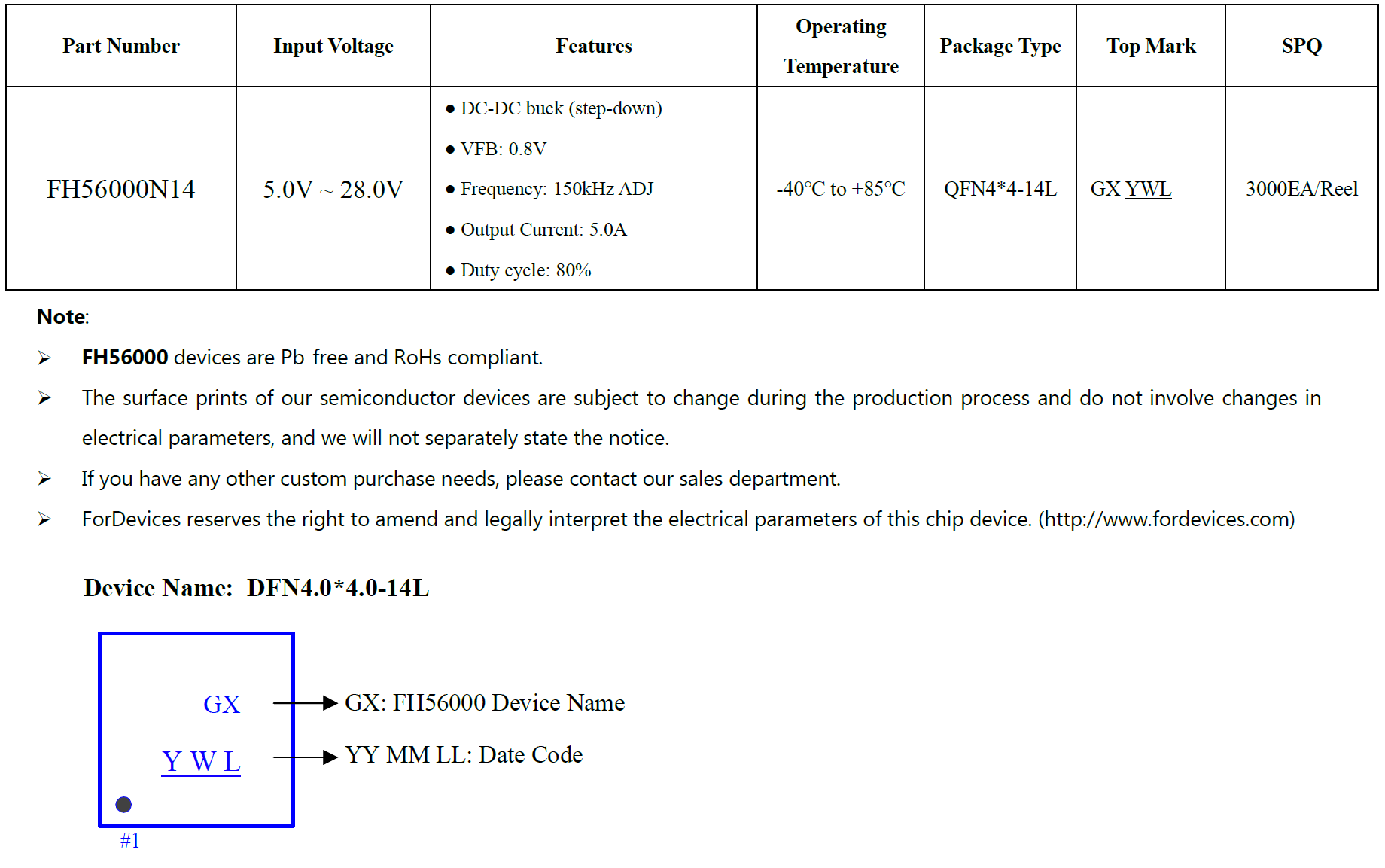

订购信息：
