FH2122｜1.2MHz, 30V Output, WLED Boost(Step-Up)升压型白光LED驱动控制IC

器件简述

         FH2122是一颗WLED升压型背光驱动芯片，内置1.6A Power MOSFET，反馈电压0.25V，最高可以升压到30.0V，OVP电压35.0V，输入电压2.5-5.5V，耐压6.0V，工作频率1.1MHz，最高效率可达85%，支持PWM调光，调光频率范围100Hz~200KHz，集成软启动，带过压保护/2.2V欠压保护/过温保护，工作温度：–40 to 85°C，可实现3串13并和单路串8-12灯的白灯背光应用，可应用于大屏(8"~14")白灯背光应用。

电气特性

 ●  内置1.6A MOSFET

 ●  反馈电压0.25V

 ●  最高升压30.0V

 ●  输入电压2.5~5.5V，耐压6.0V，

 ●  可实现3串13并和单路串9-10灯的白光LED背光驱动

 ●  应用于10-14寸显示屏以内背光驱动

 ● 兼容（Pin to Pin）：MP3302、MP3202、FAN5330、RT9293

 ●  封装结构：SOT-23-6L

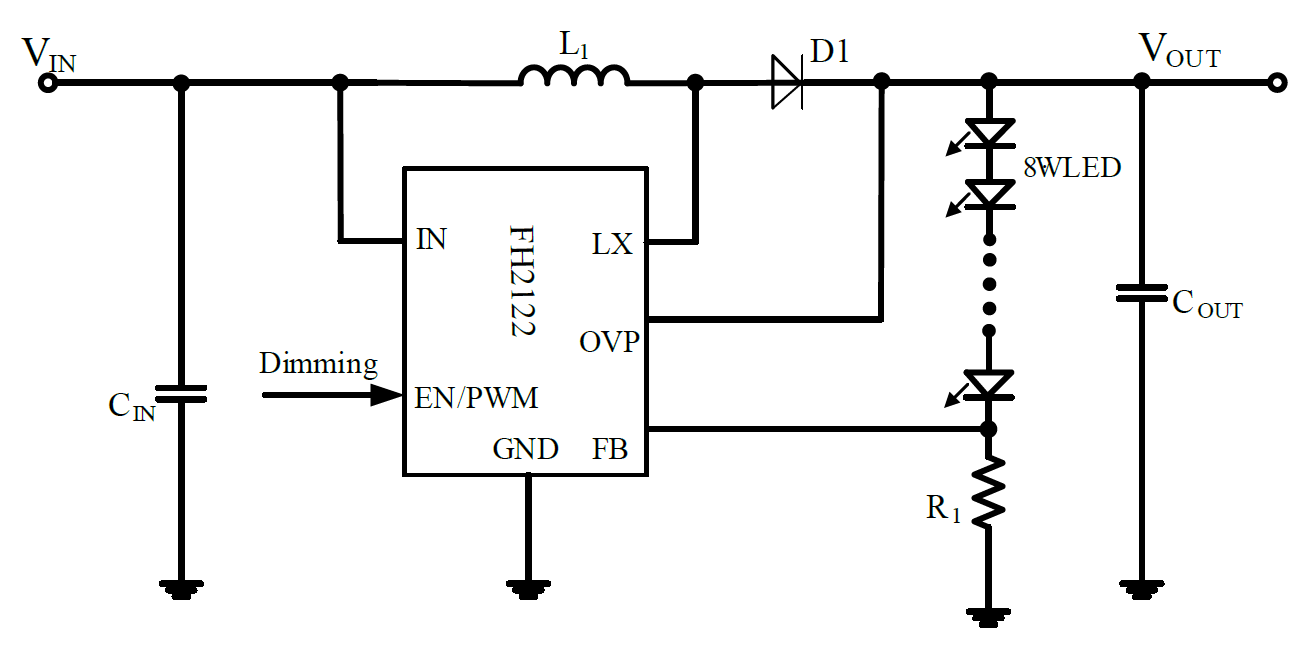

应用电路

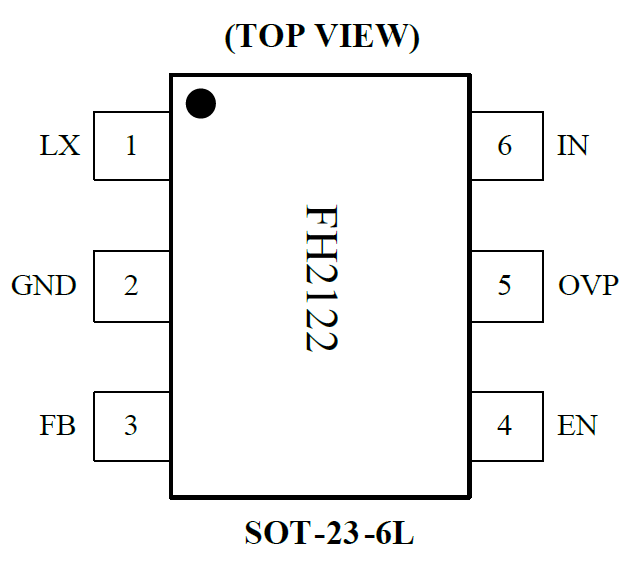

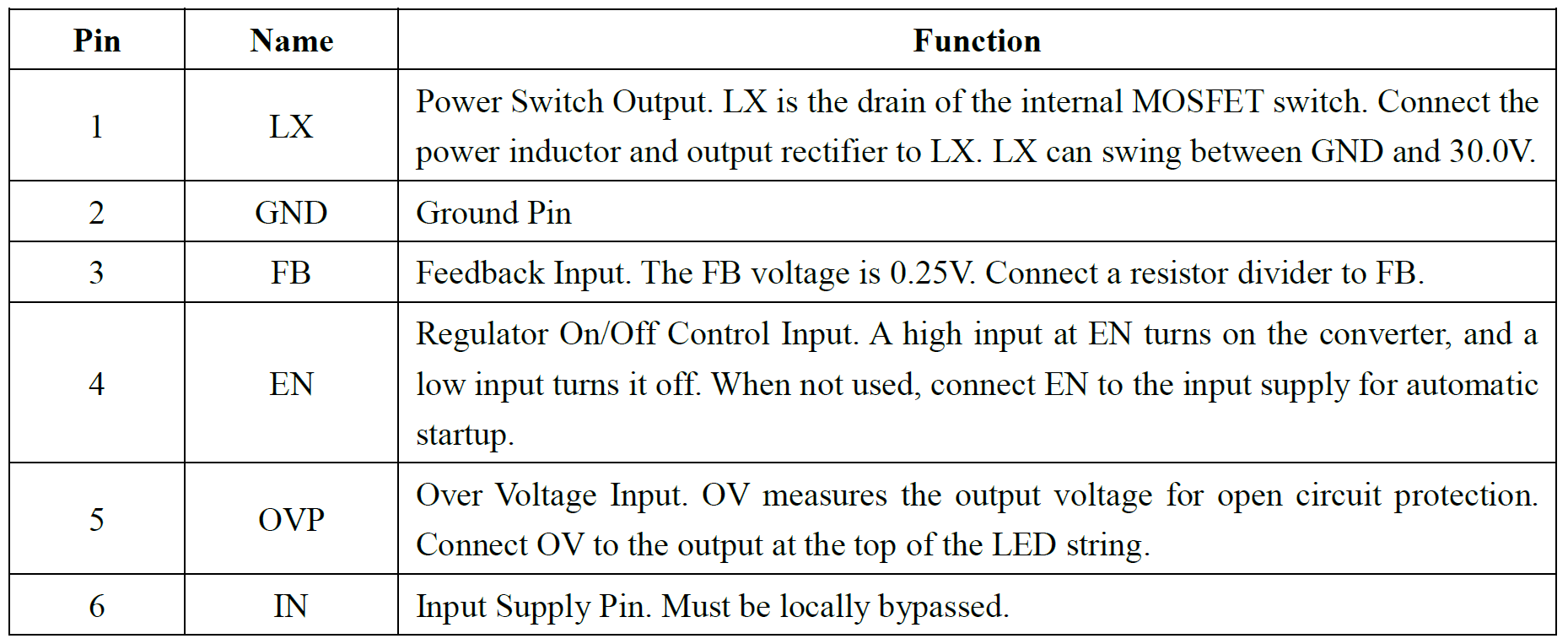

引脚功能

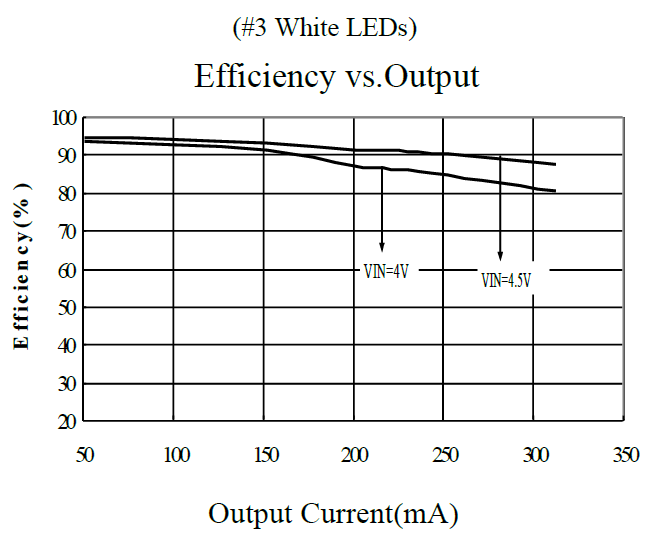

效率曲线

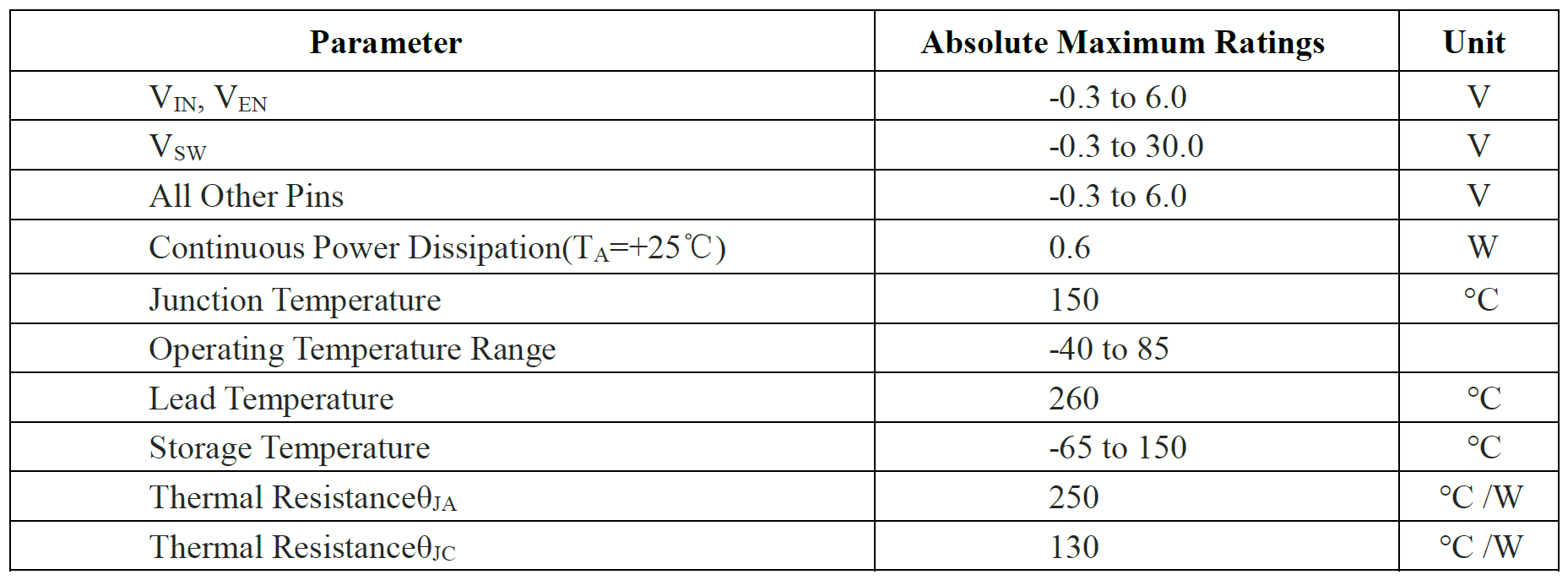

极限参数

应用领域

 • 相机闪光白光LED

 • 数码相机

 • PDA LED背光

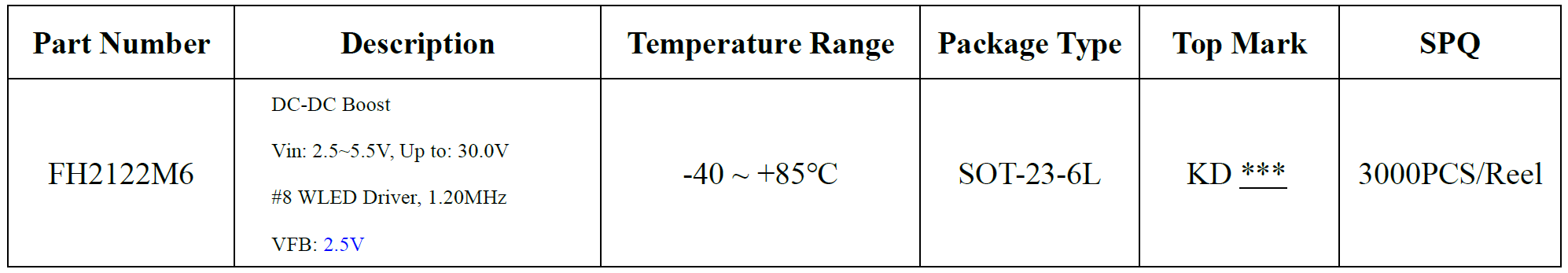

订购信息
