FH4056A/FH4056H｜最大电流1.0A 耐压9V，恒压/恒流充电，带NTC温度检测，单节锂电池充电管理芯片

       器件描述

       FH4056A/FH4056H 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的 ESOP-8L/DFN2*2-8L 封装与较少的外部元件数目使得 FH4056A/FH4056H 成为便携式应用的理想选择。

       FH4056A/FH4056H 可以适合 USB 电源和适配器电源工作。

       由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。

       充电电压: 4.20V/4.35V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，FH4056A/FH4056H 将自动终止充电循环。

       当输入电压（交流适配器或 USB 电源）被拿掉时， FH4056A/FH4056H 自动进入一个低电流状态，将电池漏电流降至 2.0uA 以下。FH4056A/FH4056H 在有电源时也可置于停机模式，以而将供电电流降至 55.0uA。

       FH4056 的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的 LED 状态引脚。

      应用电路

       电气特性：

       ●   FH4056单节锂离子电池恒压恒流充电管理IC

       ●   无需MOSFET，检测电阻或隔离二极管

       ●   防电池反接保护功能

       ●   可编程充电电流可达1.0A

       ●   恒流恒压切换，内部热反馈保护功能

       ●   固定充电截止电压：4.2V/4.34V/4.4V(可选)

       ●   C/10 终止充电

       ●   自动再充电功能

       ●   充电状态双输出，无电池和故障状态显示

       ●   电池温度监测功能(NTC)

       ●   封装：ESOP-8L（有散热PAD）｜DFN2*2-8L

       ●   兼容：xx4056

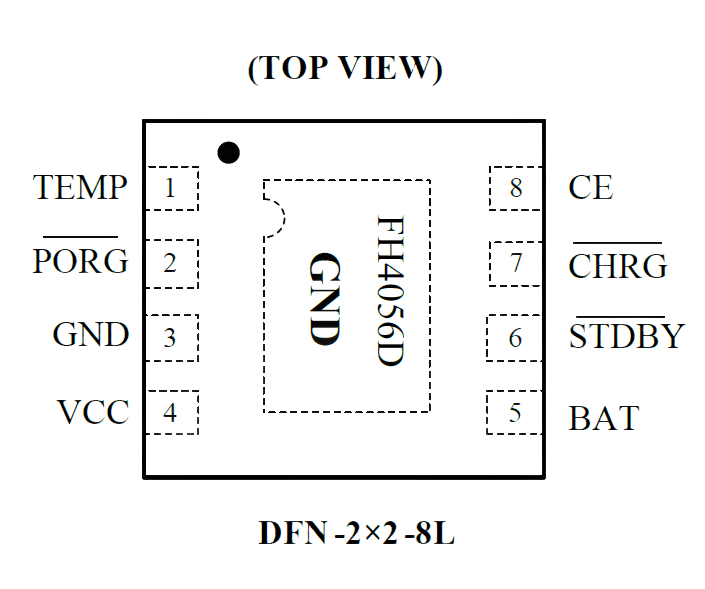

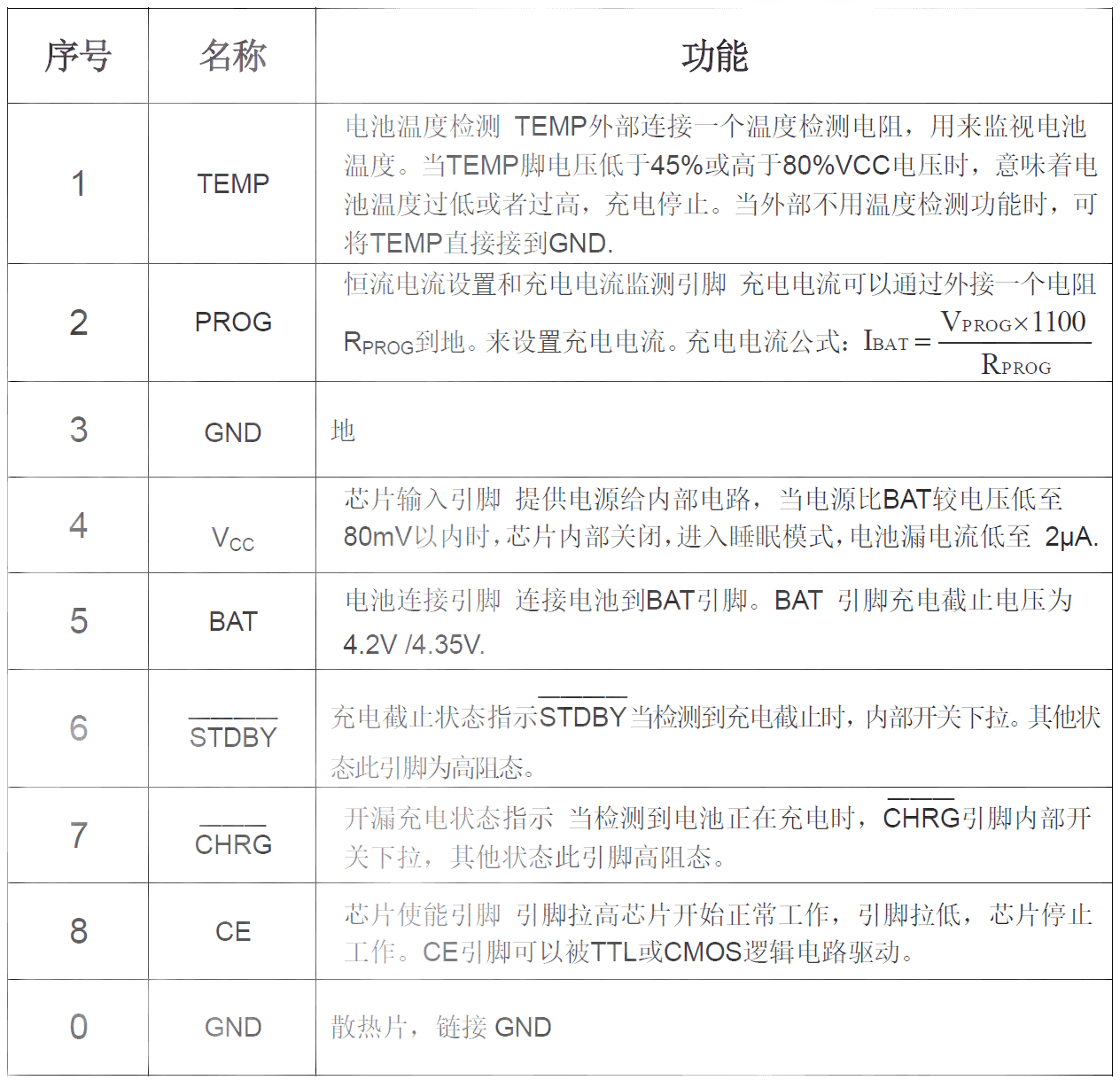

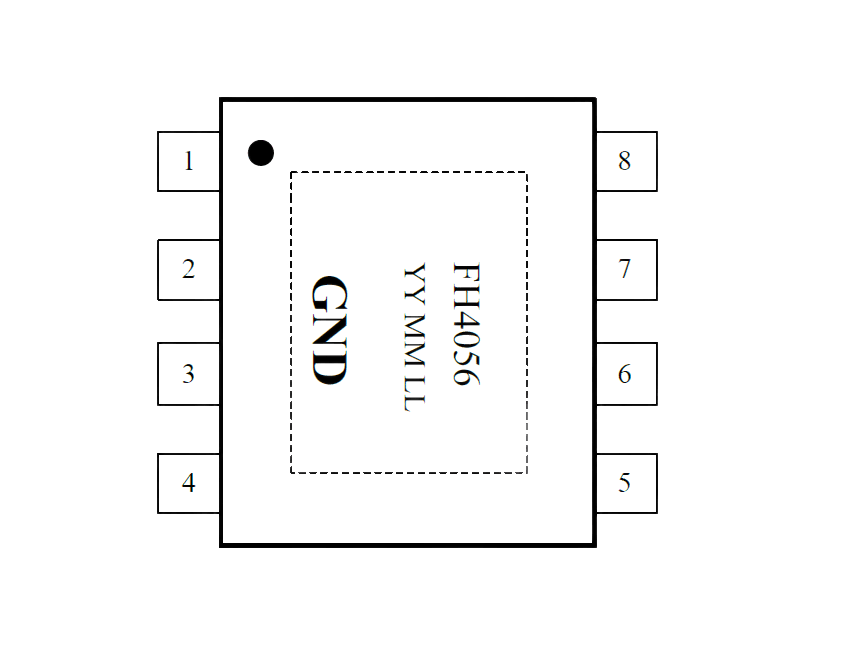

       引脚功能

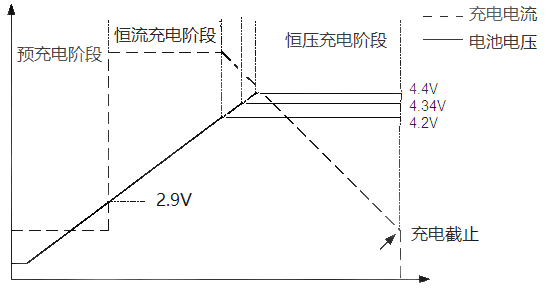

      充电过程示意图

      PCB电路设计建议

     ● RPROG 电阻和接到PROG 管脚的电容应该尽量靠近PROG 引脚。

     ● VCC 和BAT 管脚的电容应当尽量靠近芯片的管脚。

     ● 在充电的过程中，FH4056A/FH4056H 的温度可能会很高，在使用NTC 电阻的时候应当使电阻尽量远离FH4056A/FH4056H芯片，并且尽量靠近电池。

     ● 在PCB 布板时考虑芯片的散热是非常重要的，散热通路是芯片的引脚（尤其是GND 引脚和散热PAD）到PCB 的覆铜。

       为了尽可能的增加芯片的散热通路，首先连接芯片GND 引脚的铜箔应当尽量宽，面积尽量大，其次连接芯片散热PAD 的铜箔应当打尽量多的通孔到PCB 背面，通过背面大量铜箔进行散热，从而使更多的热量通过散热通路散到环境中去。在相同条件下，散热好的PCB 板的方案往往比差的方案有更大的充电电流。

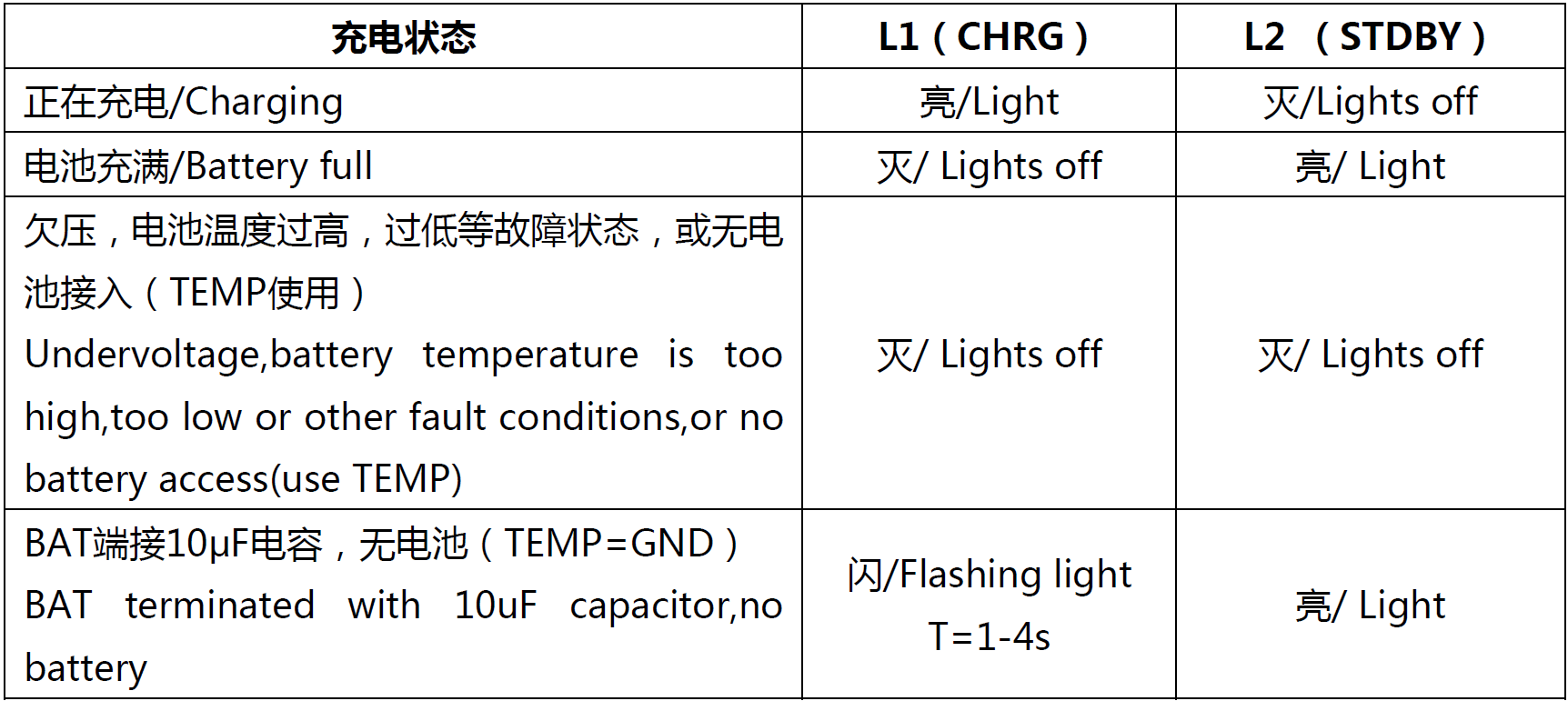

     指示灯工作状态表

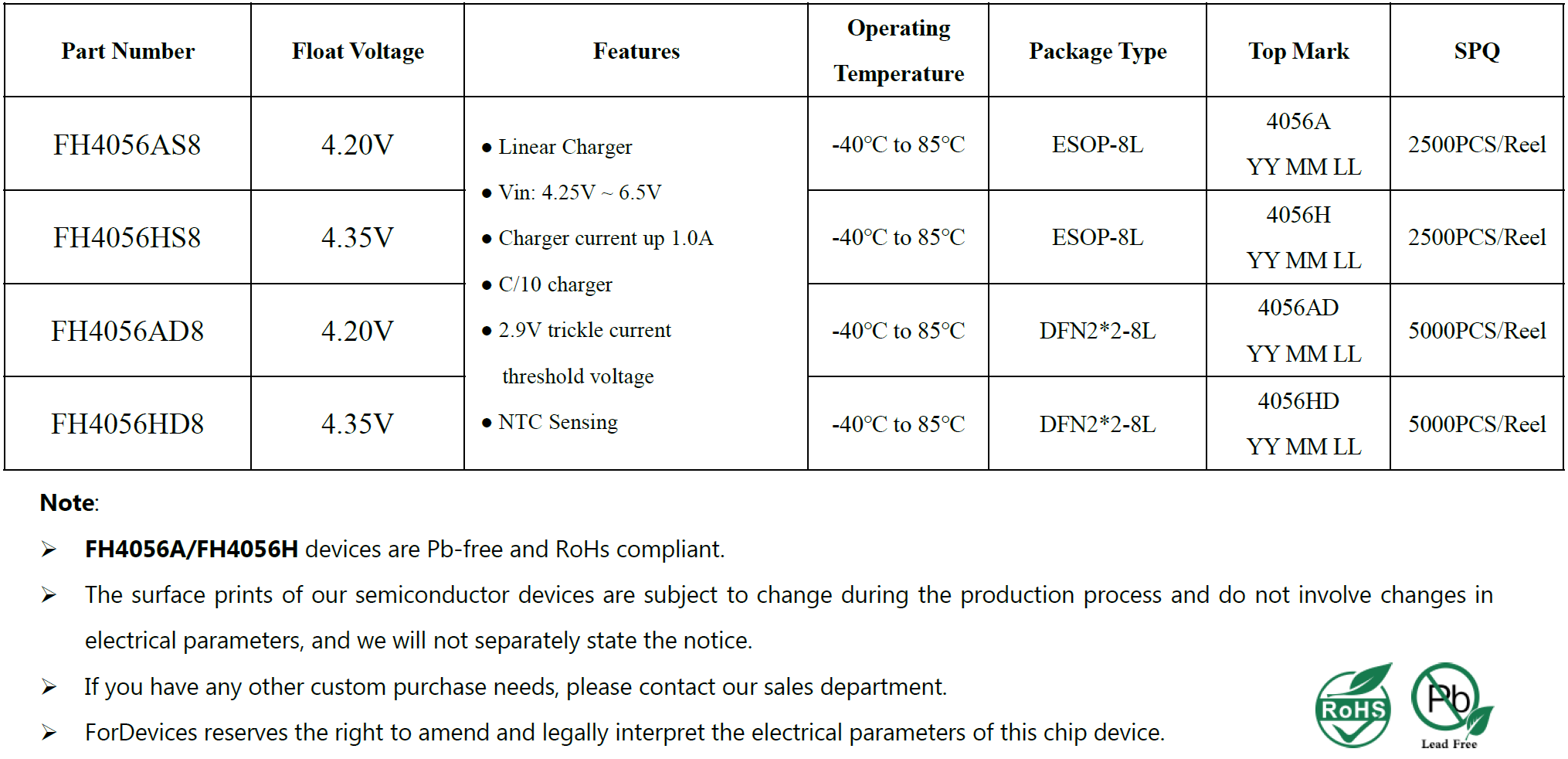

     订购信息
